Socket编程日志 Week5

一、实验概要

第五周的实验需要实现服务器对 CGI 请求的支持，并能在 CGI 请求出错时返回对应的错误信息。
具体而言，对于 CGI 请求，服务器需要先对其表单的输入、对应 CGI 处理脚本的路径等信息进行解析，并据此配置 CGI 程序的环境变量。随后，服务器需要创建一个新线程，执行外部的 CGI 处理程序来生成响应，获取到响应并发送给客户端。此外，若在整个 CGI 处理过程中出现了任何错误，服务器都向客户端发送 500 报错信息。

二、协议设计

1. CGI 请求检测模块

此判断模块依附于 GET/HEAD 请求之下，若为这两种请求，则根据请求的 URI 判断是否为 CGI 请求。如果符合 CGI 请求格式，则调用 CGI 处理模块并进行响应，否则按普通的 GET/HEAD 请求进行处理。

2. CGI 处理模块

本模块首先从请求中提取出 CGI 脚本路径等必要信息，并调用环境变量配置模块进行 环境配置。随后，需要开辟一个新线程来运行 CGI 程序，并将 CGI 程序生成的响应存储至缓冲区中，以发送给客户端。此外，若处理过程中产生错误，则应返回错误，以向客户端发送 500 错误信息。

数据结构设计

首先，需要了解 CGI 请求的 URI 结构，以便从中提取所需信息。URI 共由 3 部分构成， 为/cgi-bin/，path 和 query。分别代表脚本的目录路径(也用于标识 CGI 请求)，脚本路径和表单读取数据。具体结构如下方伪代码所示。

CGI uri

Request->uri:  /cgi-bin/path?query1&query2&……

此外，本模块中需要创建新线程来运行CGI程序，因此还需要了解线程管理相关的pid等数据结构。同时，在CGI程序进程和服务器程序进程进行通信时，需要使用到pipe（管道通信）。pipe的数据结构为一个二维int型数组，0和1分别存储标识读端口和写端口的标识号，可以借助如下伪代码进行理解。

pthread pipe

线程1/读端口  my_pipe[0] ========= my_pipe[1]  线程2/写端口

协议规则设计

了解以上数据结构后，可以按如下步骤进行CGI请求处理：
1. 根据URI获取CGI脚本文件路径；
2. 调用配置模块配置CGI程序环境变量
3. 创建子线程，在子线程中根据脚本路径运行CGI脚本
4. 创建管道，子线程将生成的响应写入管道
5. 父进程从管道中读取响应
6. 父进程将响应写入缓冲区中

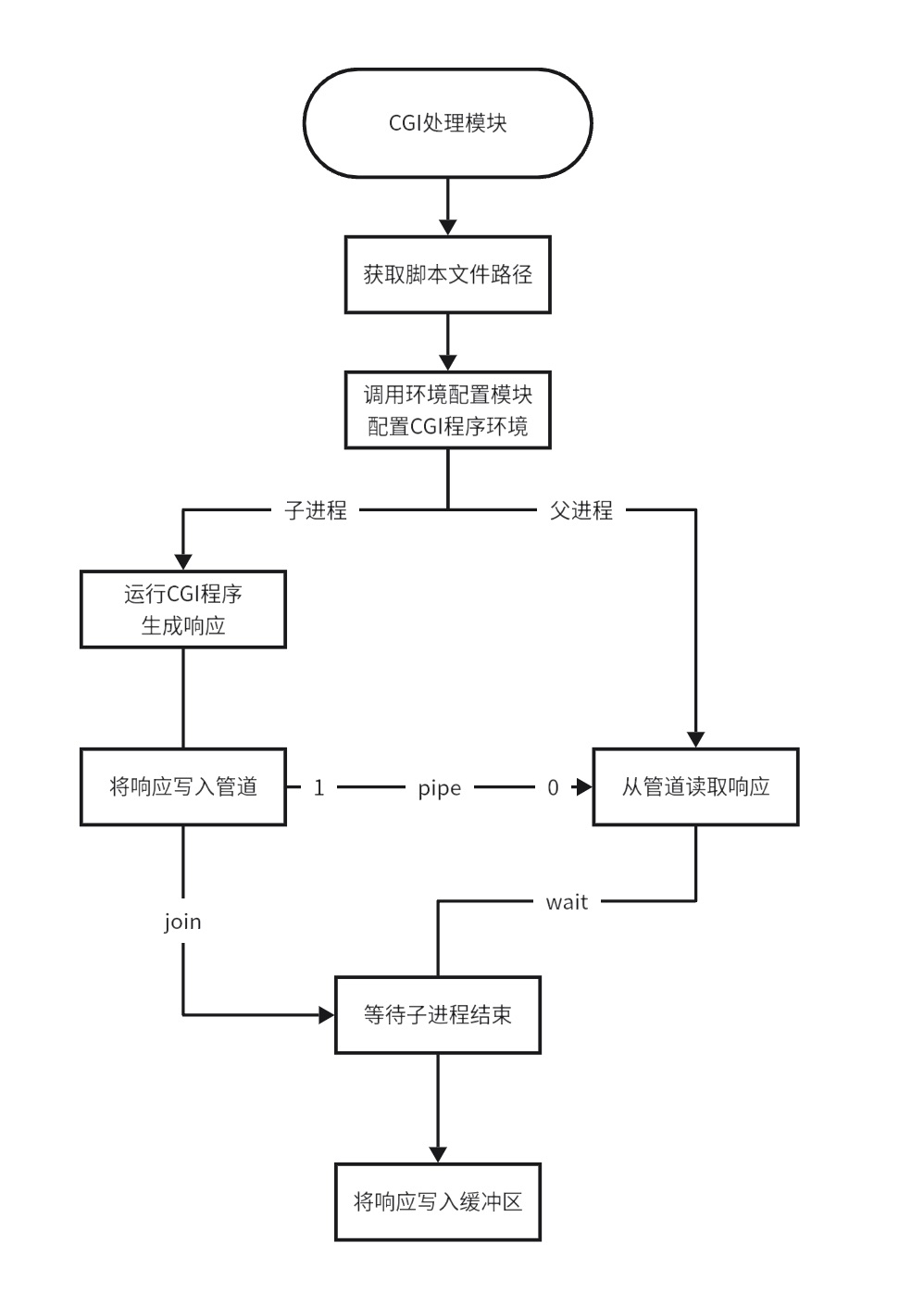

根据以上设计，可以得到CGI请求处理流程图如下。

CGI Handle

3. 环境变量配置模块

数据结构设计

此部分需要针对环境变量设计一个数据结构。考虑到每个环境变量都为一个固定格式的字符串，因此采用一个字符串数组在存储环境变量，每个元素均用于存储一个环境变量。
此外，此部分中许多环境变量需要从请求的Request结构体中获取，不过这一结构在前面已介绍过，故不再赘述。

协议规则设计

此模块主要是对各个环境变量进行配置，需要自行设计的内容较少，且在手册中有十分详细的介绍，不再赘述。

三、协议实现

1. CGI 请求检测模块

在实现上，前面提到过，对CGI请求的检测可以通过URI来完成。若某个HTTP GET/HEAD请求的URI起始为“/cgi-bin/”，则可认为其为一个CGI请求。此外，如果CGI处理模块返回错误，则向客户端响应500错误信息。调用CGI处理模块后的响应、报错等部分则与GET/HEAD请求的处理类似。

2. CGI 处理模块

首先，需要实现对CGI脚本文件的获取。前面提到过，在请求的URI中可以获取到脚本文件的路径，但其为“/cgi-bin/path”的形式，直接按此作为路径查找会进入系统文件夹。因此，出于实验的简单考量，可以对路径进行一定修改，使其变为在当前目录下的相对路径，再在实验目录下创建“cgi-bin”文件夹，并将所有脚本文件存储在其中即可。下面给出一个地址转换的例子。

addr trans

Request->uri:    /cgi-bin/path
Path to Locate:   ./cgi-bin/path

其余部分只需参照前面的设计进行实现即可。

3. 环境变量配置模块

环境变量的配置方法在手册中已有详细说明，只需按照手册要求逐条配置，最后将其存储在前面设计的数据结构中，传入CGI处理程序中即可。因此在此不再展开。

4. HTML及CGI脚本文件

在本次实验中，还需要编写一个HTML文件，来展示一个可以填写表单的网页。此外，还需要编写对应的CGI脚本文件（使用Python编写），来根据表单中获取的数据生成动态网页。这两部分涉及到的知识与Socket编程关系较弱，且这两部分内容也较为简单，因此在此不再展开介绍这两个文件的设计和实现。

结果分析

浏览器测试（表单已填写）

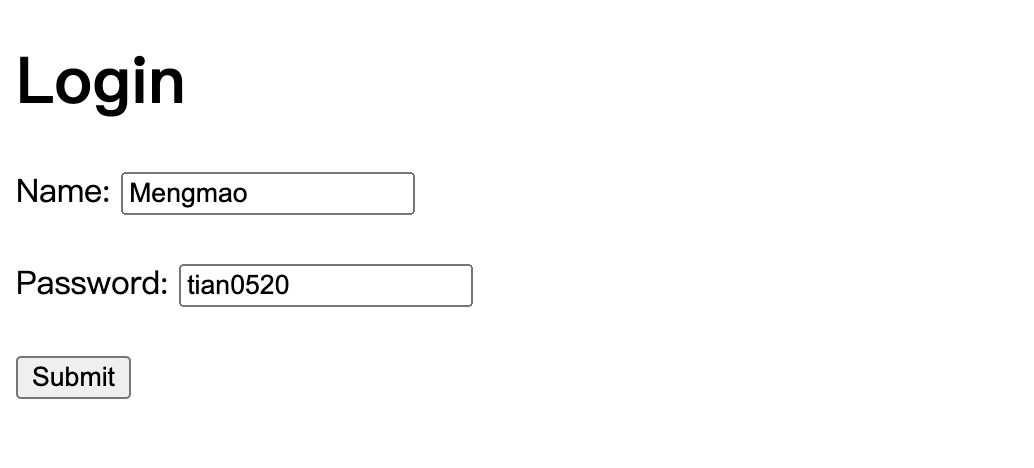

Static Page 1

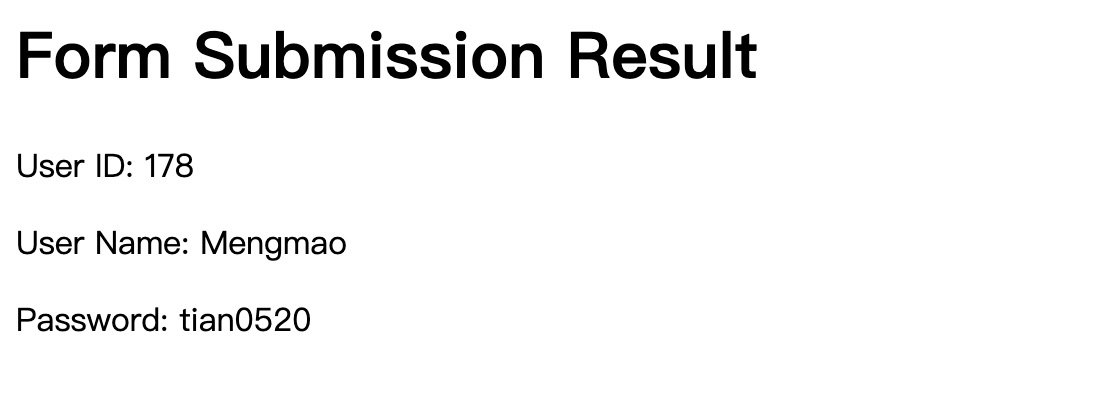

CGI Page 1

浏览器测试（表单未填写）

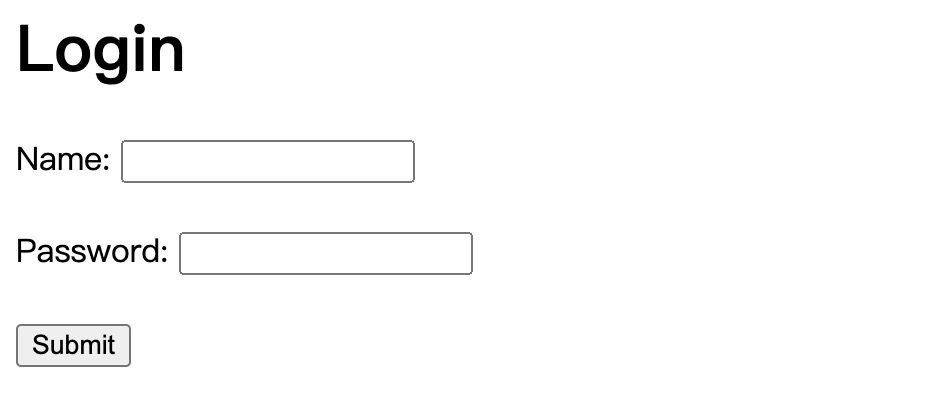

Static Page 2

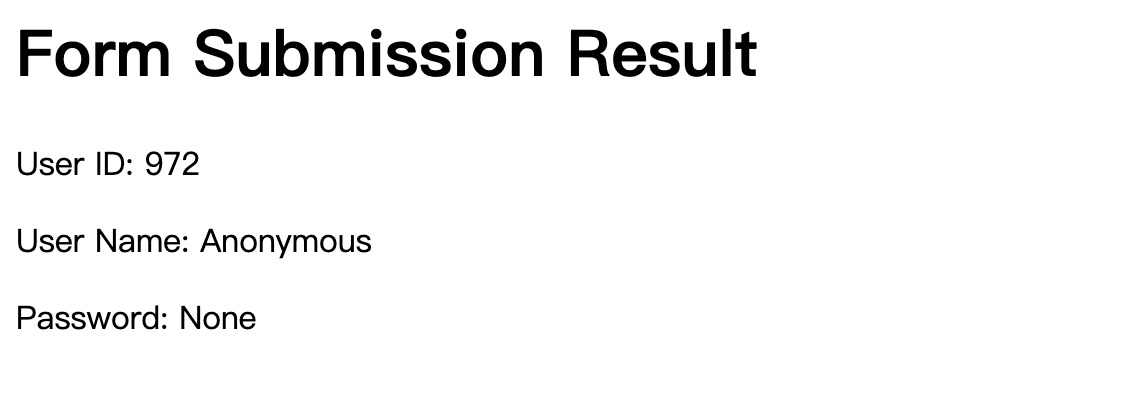

CGI Page 2

实验总结

接触、了解了CGI程序及其功能，明白了如何根据用户的填写动态生成网页，以实现多样的应用层功能。
